一、在線雙軸取向環(huán)保CXPCO管簡介

   二、在線雙軸取向環(huán)保CXPCO管的卓越性能

   1．在線雙軸取向環(huán)保CXPCO管的壁厚僅為傳統(tǒng)PVC管材的一半，但強(qiáng)度成倍提升。大幅提升影響管材環(huán)剛度的材料屬性彈性模量。使其使用更少的材料獲得高環(huán)剛度，節(jié)約材料，減低成本，降低能耗，符合國家節(jié)能減排的國策。

   2．在線雙軸取向環(huán)保CXPCO管在生產(chǎn)塑化過程中環(huán)向、軸向雙軸取向改變分子結(jié)構(gòu)，在PVC材料的玻璃化溫度與熔融溫度之間通過雙向拉伸對(duì)材料的分子進(jìn)行重新排列，使材料（管壁）形成網(wǎng)狀結(jié)構(gòu)，管材分子結(jié)構(gòu)由單取向改為雙取向，由鏈狀結(jié)構(gòu)改為網(wǎng)狀結(jié)構(gòu)。使得管材的軸向拉伸強(qiáng)度增長約30%；在線雙軸取向環(huán)保CXPCO管在沿圓周方向（環(huán)向）拉伸時(shí)，其表現(xiàn)出的應(yīng)力應(yīng)變曲線類似金屬材料，拉伸強(qiáng)度遠(yuǎn)高于傳統(tǒng)塑料管材。

   3．在線雙軸取向環(huán)保CXPCO管在生產(chǎn)塑化過程中環(huán)向、軸向雙軸取向改變分子結(jié)構(gòu)，在PVC材料的玻璃化溫度與熔融溫度之間通過雙向拉伸對(duì)材料的分子進(jìn)行重新排列，使材料（管壁）形成網(wǎng)狀結(jié)構(gòu)，管材分子結(jié)構(gòu)由單取向改為雙取向，由鏈狀結(jié)構(gòu)改為網(wǎng)狀結(jié)構(gòu)。有效的解決了PVC管材低溫沖擊性能急劇下降的問題，使得管材在-20℃以下管材仍具有相當(dāng)好的韌性。普通PVC管在-5℃其抗沖擊強(qiáng)度斷崖式降低，極易破碎，而在線雙軸取向環(huán)保CXPCO管在-25℃仍能施工。低溫沖擊強(qiáng)度、耐應(yīng)力開裂性能提高5倍以上。

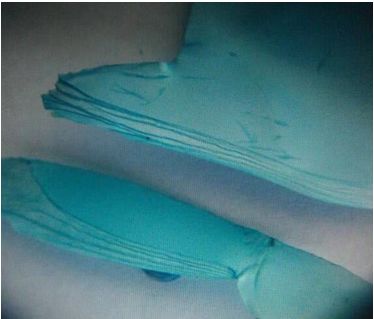

  備注：這是破壞性打壓破裂后取得的片狀結(jié)構(gòu)

  1、沖擊性能：提高約8-10倍。（落錘沖擊試驗(yàn)PVC—U為64Nm，80Nm破壞；而在線雙軸取向環(huán)保CXPCO管可達(dá)320Nm）。采用的落錘沖擊試驗(yàn)負(fù)荷為目前實(shí)驗(yàn)室最高的16KG,2M高沖擊。在承受外力撞擊、沖擊后，管材沒有脆性破壞。管材彈性好在管材被100%壓扁的情況下撤掉外力，管材形狀基本可復(fù)原。

   2、在線雙軸取向環(huán)保CXPCO管具備優(yōu)良的抗開裂能力，對(duì)缺口不敏感，網(wǎng)狀的管壁結(jié)構(gòu)可以有效阻止裂紋和劃痕的延伸，外界對(duì)管材本體造成的破壞點(diǎn)不會(huì)擴(kuò)展。消除了管線快速開裂及慢速開裂的現(xiàn)象，從而極大地保證了管網(wǎng)的安全，并延長了產(chǎn)品的使用壽命。

   3、在線雙軸取向環(huán)保CXPCO管分子雙軸取向技術(shù)的實(shí)現(xiàn)是基于優(yōu)質(zhì)原料，摻假困難。材料要求達(dá)不到，不能生產(chǎn)，產(chǎn)品不能成型，且成品率極低，造假得不償失，從技術(shù)源頭上保證了產(chǎn)品的質(zhì)量。

   4、斷裂伸長率平均提高20%，使管材的強(qiáng)度更強(qiáng)，韌性更好。

   5、提高了PVC管材的耐熱性能，其維卡軟化溫度提升8-10℃。

   三、在線雙軸取向環(huán)保CXPCO管的規(guī)范性---標(biāo)準(zhǔn)保障

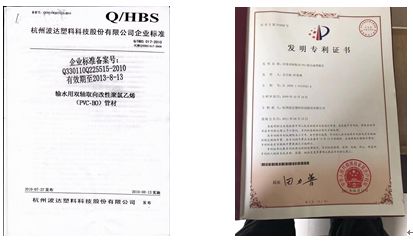

   在線雙軸取向環(huán)保CXPCO管采用的PVC-O技術(shù)在國外從上世紀(jì)70年代開始研究，如西班牙、美國、澳大利亞、加拿大等。我國在上世紀(jì)90年代末在杭州波達(dá)科技股份有限公司成功開發(fā)出國內(nèi)首創(chuàng)的PVC-O管材填補(bǔ)國內(nèi)空白。其產(chǎn)品也有制定了相應(yīng)的標(biāo)準(zhǔn)依據(jù)。

   目前我國采用的依據(jù)是ISO 16422-2006、ISO 16422-2014以及2014年12月，建設(shè)部頒布的給水用抗沖抗壓雙軸取向聚氯乙烯（PVC-O）管材及連接件標(biāo)準(zhǔn)CJ/T445標(biāo)準(zhǔn)。

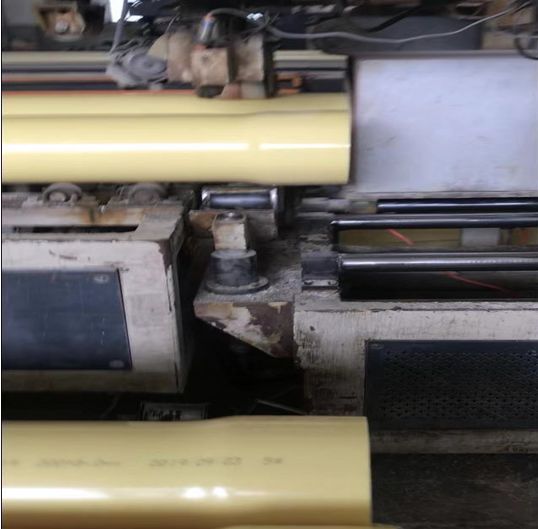

CXPCO電力管Ф110*5擠出成型圖片

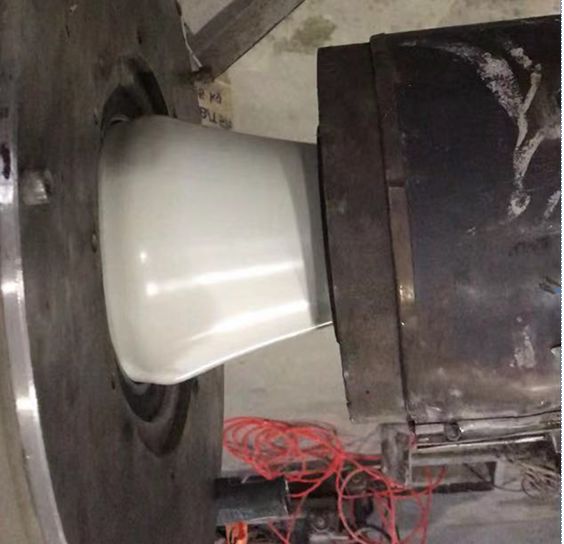

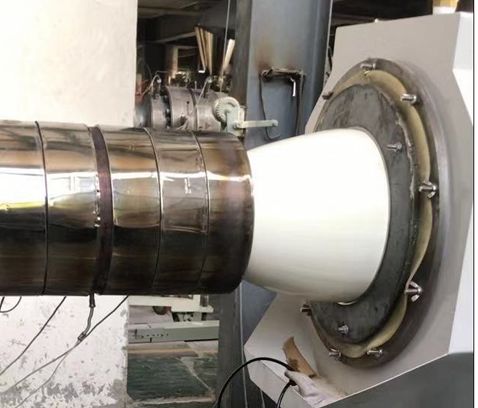

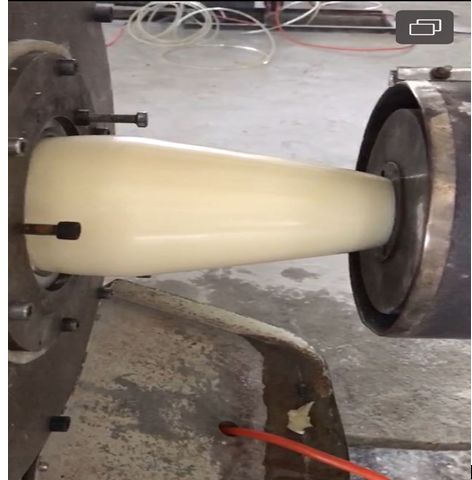

CXPCO電力管Ф200*8在線擴(kuò)口圖片

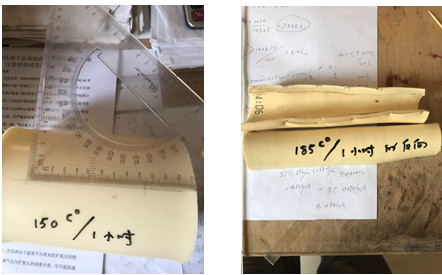

注：Ф110*3.2承壓排水管烘箱實(shí)驗(yàn)情況：前圖150℃/小時(shí)后軸向收縮為6%，故調(diào)整烘箱溫度為130℃/小時(shí)，后圖為同一管材對(duì)剖在烘箱185℃/小時(shí)后出現(xiàn)的管材反向收縮的狀況，達(dá)到了局部取向的效果。即：內(nèi)部20%左右不讓它取向，解決在線擴(kuò)口的需求。

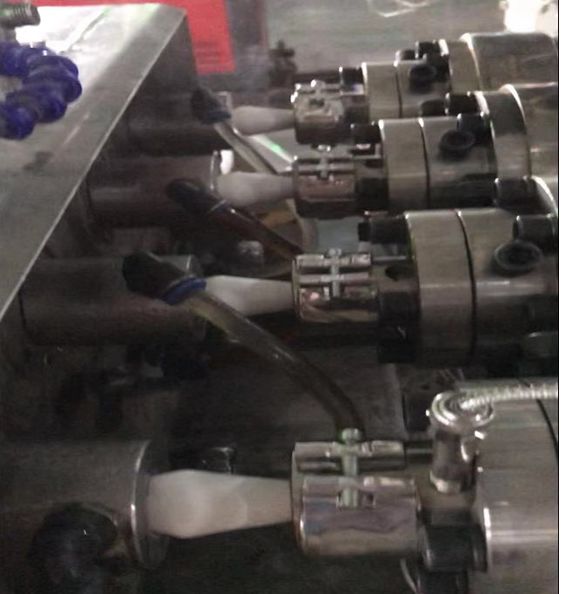

四、在線雙向自增強(qiáng)PVC-O管材的延伸應(yīng)用

   五、結(jié)束語：

PVC-O管材的成型方法各有千秋，本技術(shù)生產(chǎn)效率成材率與普通PVC-U基本相同，前期投資少，可完成普通PVC管材設(shè)備的再利用。總之PVC-O管材符合國家節(jié)能減排低碳經(jīng)濟(jì)持續(xù)發(fā)展的政策。市場競爭潛力巨大，歡迎有意向共同合作共謀發(fā)展的同仁一起參與，把PVC-O做好，做強(qiáng)，做大，造福社會(huì)。
